ตัวรองรับแรงบิดของเครื่องอัดลูกกลิ้ง

ตัวรองรับแรงบิดของเครื่องอัดลูกกลิ้ง

ตัวรองรับแรงบิดสำหรับเครื่องอัดลูกกลิ้งเป็นส่วนประกอบรับน้ำหนักที่สำคัญ ซึ่งได้รับการออกแบบมาโดยเฉพาะภายในระบบส่งกำลังของอุปกรณ์บดเพื่อต้านทานแรงบิด มีการใช้งานอย่างแพร่หลายในเครื่องอัดลูกกลิ้งในอุตสาหกรรมต่างๆ เช่น ซีเมนต์ เหมืองแร่ และโลหะวิทยา หน้าที่หลักคือการปรับสมดุลแรงบิดย้อนกลับที่เกิดขึ้นเมื่อลูกกลิ้งอัดวัสดุ ลดความผันผวนของแรงบิดและแรงกระแทกในระหว่างการส่งกำลัง ในขณะเดียวกันก็จำกัดการเคลื่อนที่ในแนวรัศมีและแนวแกนของส่วนประกอบต่างๆ ซึ่งจะป้องกันความเสียหายอย่างรุนแรงต่อส่วนประกอบหลัก เช่น ตัวลดเกียร์และข้อต่ออเนกประสงค์ที่เกิดจากการกระจุกตัวของแรงบิด เนื่องจากเป็นดุมกันแรงบิดที่เชื่อมต่อเพลาลูกกลิ้งกับโครงเครื่อง ความเสถียรในการทำงานจึงเป็นตัวกำหนดความต่อเนื่องในการทำงาน ประสิทธิภาพการส่งกำลัง และอายุการใช้งานโดยรวมของเครื่องอัดลูกกลิ้งโดยตรง เป็นส่วนประกอบหลักที่ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือภายใต้สภาวะการทำงานหนักที่ความเร็วต่ำและมีการเริ่ม-หยุดบ่อยครั้ง

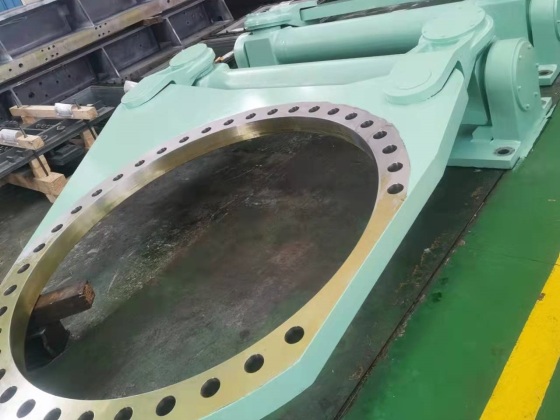

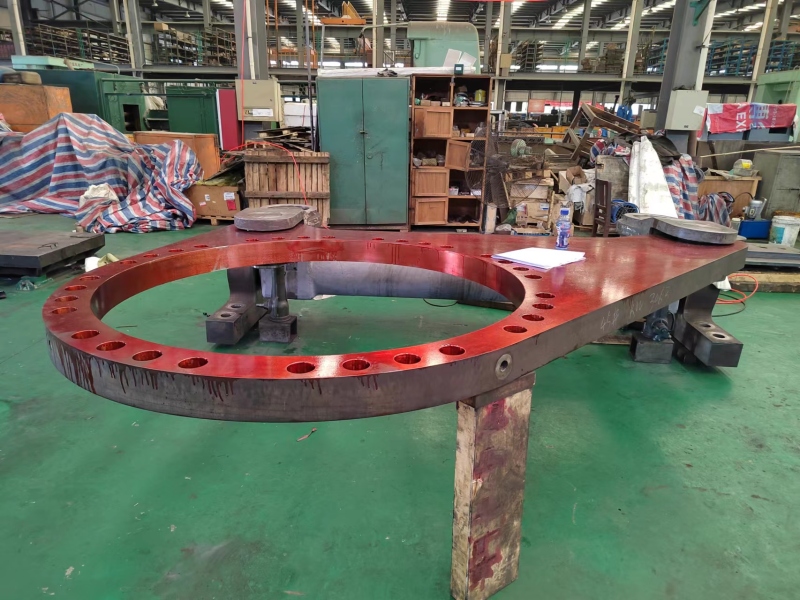

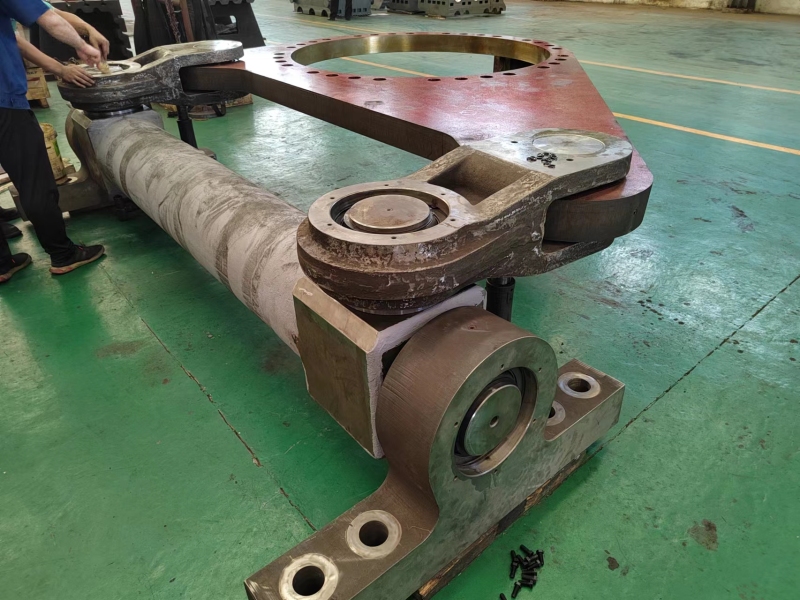

จากมุมมองด้านการออกแบบโครงสร้าง ตัวรองรับแรงบิดของเครื่องอัดลูกกลิ้งมักใช้โครงสร้างแบบบานพับหมุดไขว้หรือแบบแขนยืดหยุ่น เมื่อเทียบกับตัวรองรับแบบแข็งแบบดั้งเดิม โครงสร้างแบบนี้ให้ความสามารถในการชดเชยการเสียรูปและประสิทธิภาพในการต้านทานความล้าที่ดีกว่า ส่วนประกอบหลักประกอบด้วย แขนแรงบิด ข้อต่ออเนกประสงค์พร้อมหมุดไขว้ บูชกันสึกหรอ สลักล็อค และชิ้นส่วนลดแรงกระแทก รุ่นระดับสูงบางรุ่นมีการติดตั้งอุปกรณ์ลดแรงกระแทกแบบไฮดรอลิกเพื่อเพิ่มความสามารถในการดูดซับแรงกระแทกให้ดียิ่งขึ้น แขนแรงบิดมักทำจากเหล็กหล่อความแข็งแรงสูงโดยวิธีการขึ้นรูปชิ้นเดียว พร้อมการอบชุบความร้อนเพื่อเพิ่มความแข็งแรงและความเหนียวในการรับแรงบิด ข้อต่ออเนกประสงค์พร้อมหมุดไขว้ใช้ตลับลูกปืนแบบเข็มเพื่อให้หมุนได้อย่างยืดหยุ่น ทำให้สามารถปรับให้เข้ากับการเยื้องศูนย์เล็กน้อยและการเบี่ยงเบนของลูกกลิ้งได้ บูชกันสึกหรอที่ทำจากวัสดุโลหะผสมโครเมียมสูง ช่วยลดการสึกหรอที่จุดบานพับได้อย่างมีประสิทธิภาพและยืดอายุการใช้งานของชิ้นส่วน

ในแง่ของกลไกการทำงาน ตัวรองรับแรงบิดจะสร้างสมดุลแรงบิดผ่านโหมดการทำงานแบบผสมผสานระหว่างการรับน้ำหนักที่แข็งแรงและการลดแรงสั่นสะเทือนที่ยืดหยุ่น ในระหว่างการทำงานของเครื่องอัดลูกกลิ้ง ลูกกลิ้งที่หมุนสวนทางกันจะสร้างแรงบิดย้อนกลับมหาศาลเมื่อทำการอัดวัสดุ แรงนี้จะถูกส่งผ่านเพลาลูกกลิ้งไปยังระบบขับเคลื่อน ตัวรองรับแรงบิดจะรับแรงบิดนี้ผ่านแขนแรงบิดและกระจายไปยังโครงเครื่อง ในขณะเดียวกัน ข้อต่ออเนกประสงค์ที่มีหมุดไขว้และองค์ประกอบลดแรงสั่นสะเทือนจะทำงานร่วมกันเพื่อกระจายแรงกระแทกที่เกิดจากการผันผวนของแรงบิด ป้องกันไม่ให้แรงบิดกระทำโดยตรงต่อเพลาส่งออกของตัวลดเกียร์ เมื่อขนาดอนุภาควัสดุที่ไม่สม่ำเสมอทำให้ลูกกลิ้งไม่ตรงแนวหรือรับน้ำหนักเกินในทันที ตัวรองรับแรงบิดสามารถชดเชยความเบี่ยงเบนของแรงได้ผ่านการเสียรูปเล็กน้อยของตัวเอง ป้องกันการกระจุกตัวของความเค้นเฉพาะจุดที่อาจนำไปสู่การแตกร้าวของชิ้นส่วน จึงมั่นใจได้ว่าการส่งแรงบิดภายในระบบขับเคลื่อนจะมีเสถียรภาพและราบรื่น

การออกแบบตัวรองรับแรงบิดของเครื่องอัดลูกกลิ้งให้เหมาะสมกับสภาพการทำงานเฉพาะนั้นมีความสำคัญอย่างยิ่ง ในงานบดในอุตสาหกรรมปูนซีเมนต์ ซึ่งวัสดุมีความแข็งสูงและขนาดอนุภาคแตกต่างกันอย่างมาก ทำให้เกิดการรับน้ำหนักเกินอย่างฉับพลันได้ ชิ้นส่วนจึงต้องมีความทนทานต่อแรงกระแทกและประสิทธิภาพการสึกหรอที่ดีขึ้น การออกแบบมักจะมีแขนแรงบิดที่หนาขึ้นและโครงสร้างการหล่อลื่นบูชที่ได้รับการปรับให้เหมาะสม ในอุตสาหกรรมเหมืองแร่ จุดสนใจจะเปลี่ยนไปที่การต้านทานการกัดกร่อนจากฝุ่น โดยมีการปรับปรุงชุดซีลเพื่อป้องกันไม่ให้ผงแร่เข้าไปในจุดเชื่อมต่อและแบริ่ง หลีกเลี่ยงการสึกหรอจากการเสียดสีแห้ง ความเสียหายที่พบบ่อย ได้แก่ การสึกหรอของสลักขวางข้อต่อสากล การงอของแขนแรงบิด และความเสียหายของบูช ซึ่งส่วนใหญ่เกิดจากการหล่อลื่นไม่เพียงพอ การรับน้ำหนักที่ไม่สม่ำเสมอ การคลายตัวของสลักเกลียว หรือความล้าของวัสดุ กรณีร้ายแรงอาจนำไปสู่การสั่นสะเทือนของระบบขับเคลื่อนมากเกินไปและการหยุดทำงาน

การจัดการการทำงานและการบำรุงรักษาอย่างเป็นวิทยาศาสตร์มีความสำคัญอย่างยิ่งต่อการยืดอายุการใช้งานของตัวรองรับแรงบิด ในระหว่างการใช้งานประจำวัน จำเป็นต้องตรวจสอบสถานะการหล่อลื่นของจุดเชื่อมต่ออย่างสม่ำเสมอ และใช้จาระบีป้องกันการสึกหรอชนิดพิเศษตามสภาพการใช้งาน เพื่อให้แน่ใจว่าข้อต่ออเนกประสงค์และบูชได้รับการหล่อลื่นอย่างเต็มที่ ควรตรวจสอบความแน่นของสลักล็อคทุกสัปดาห์และขันให้แน่นตามแรงบิดมาตรฐานเพื่อป้องกันการคลายตัวที่อาจทำให้เกิดการสั่นสะเทือนและการเบี่ยงเบนของความเค้น ควรติดตามสถานะการทำงานของชิ้นส่วนโดยใช้ระบบตรวจสอบการสั่นสะเทือนแบบออนไลน์ เพื่อระบุปัญหาที่อาจเกิดขึ้นได้อย่างรวดเร็ว เช่น การเสียรูปของแขนแรงบิดหรือเสียงผิดปกติของแบริ่ง ทำให้สามารถซ่อมแซมหรือเปลี่ยนชิ้นส่วนได้อย่างทันท่วงที นอกจากนี้ การควบคุมขนาดอนุภาคของวัสดุที่ป้อนและพารามิเตอร์ของเครื่องอัดลูกกลิ้งอย่างเหมาะสมเพื่อหลีกเลี่ยงการทำงานเกินกำลังเป็นเวลานาน สามารถลดความเสี่ยงของความล้มเหลวของตัวรองรับแรงบิดได้ตั้งแต่ต้นเหตุ ซึ่งจะช่วยให้การผลิตของเครื่องอัดลูกกลิ้งมีประสิทธิภาพและเสถียรยิ่งขึ้น
